?概述

       在線監控檢測系統適用于在電纜生產中實時記錄生產過程中采集記錄火花、凹凸、外徑、接頭檢出器等設備的報警信號，實時顯示外徑檢測儀的測量值，并生成趨勢圖，并可通過小型熱敏打印機實現打印缺陷類型及米數位置等信息，實現對生產過程能力及過程指數能力的分析，并可對產品的質量問題進行追溯，從而提升產品質量、降低生產成本。

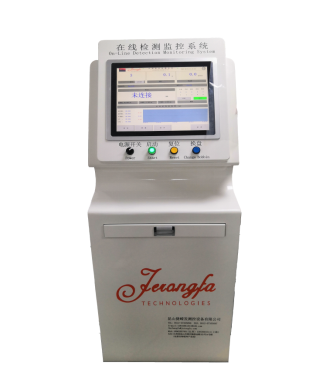

?外觀
         本設備為整體結構，外觀采用一體式機柜，美觀大方，屏幕采用觸摸屏，配備物理鍵盤，操作方便，主機采用研華工控，性能穩定，抗干擾能力強。
?特點
1.可以記錄生產過程中的各檢測儀器的實時數據，供生產統計分析
2.可以記錄生產過程中的各種缺陷報警信息數據，供生產統計分析
3.配套產線計米信號，可實時顯示并記錄生產米數和生產線速度
4.配套激光測徑儀，可實時記錄保存外徑數據，生產外徑變化趨勢圖
5.配套產線火花機、凹凸儀、接頭檢出器等，可分類記錄缺陷報警時間及米數
6.設備配套熱敏打印機，可實時打印缺陷報警信息
7.可設定生產批號、操作員號等生產信息，并支持盤號記錄及換盤記錄功能
8.能夠分析生產過程中測量值的最大值/最小值/平均值/CP/CPK等統計數據
9.歷史數據永久保存，支持查詢導出等功能
10.可支持客戶產線定制開發，適配各種品牌檢測儀器，實現水中電容儀、偏芯檢測儀等現場所有檢測儀器綜合管理

?特點
規格：JRF-60
品名：在線檢測監控系統
計米信號：正反向或單向遞增計米（NPN型輸入）
工作電壓：AC220V/50HZ
功耗：小于100W

含：在線檢測監控系統V1.0

       此系統主要由工業電腦及PLC組合使用上位機軟件及PLC軟件通過其通訊端口接入儀器系統。與產線各類儀器連接，進行實時數據讀取、寫入；將生產線中火花試驗機、凹凸檢測儀開關量信號；計米器脈沖信號接入PLC通過串口將數據轉換后提供至上位機進行數據處理、顯示、計算，記錄保存。
    將上述各類信號接入所開發軟件系統中對其線纜、管材制造過程中的各類檢測數據（如外徑值、電容值、凹凸報警位置、火花報警位置、米數、線速等信息）進行實時顯示、記錄、保存。對其后續品質管理、分析、追溯可提供良好的數據支持。

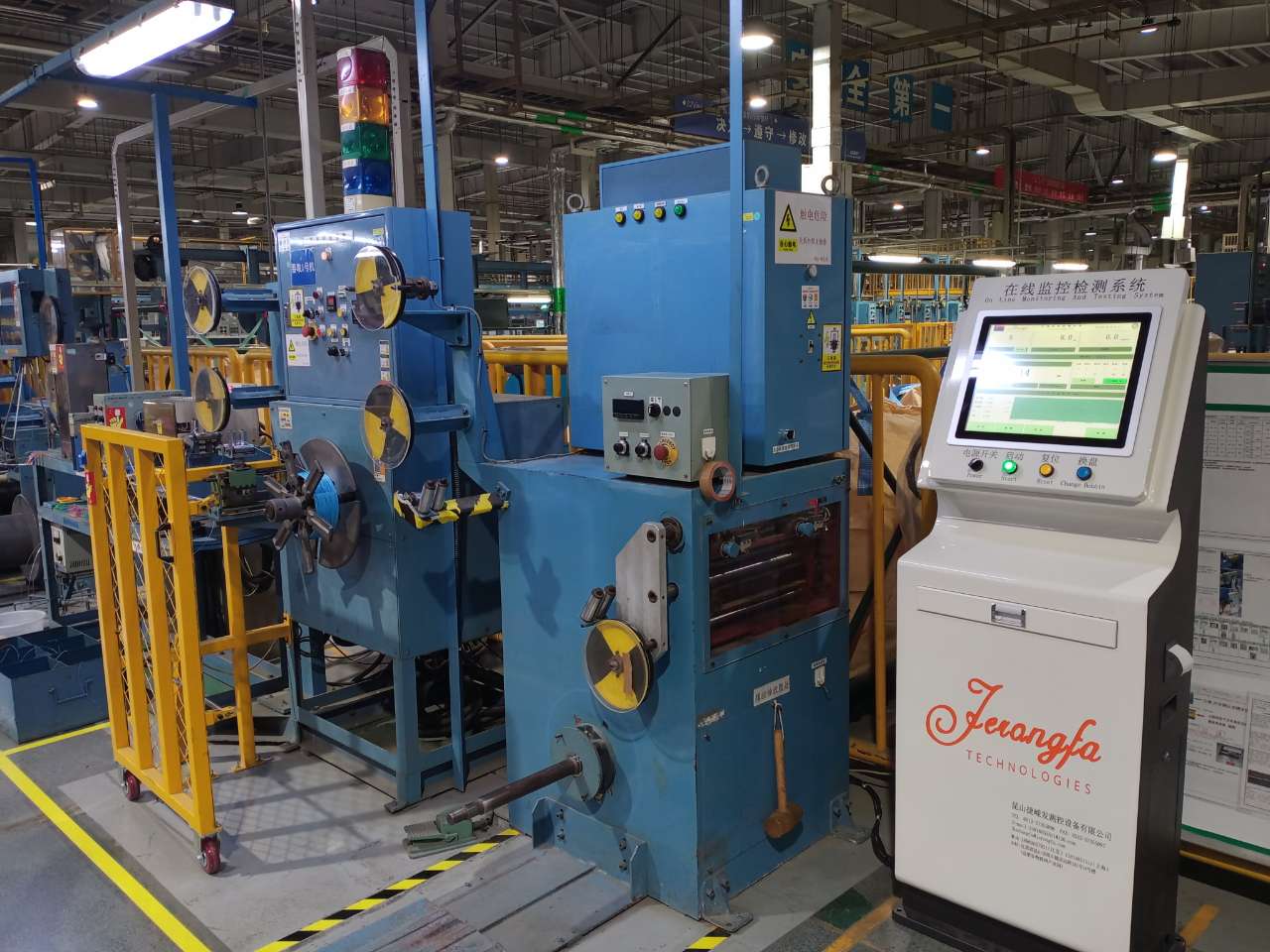

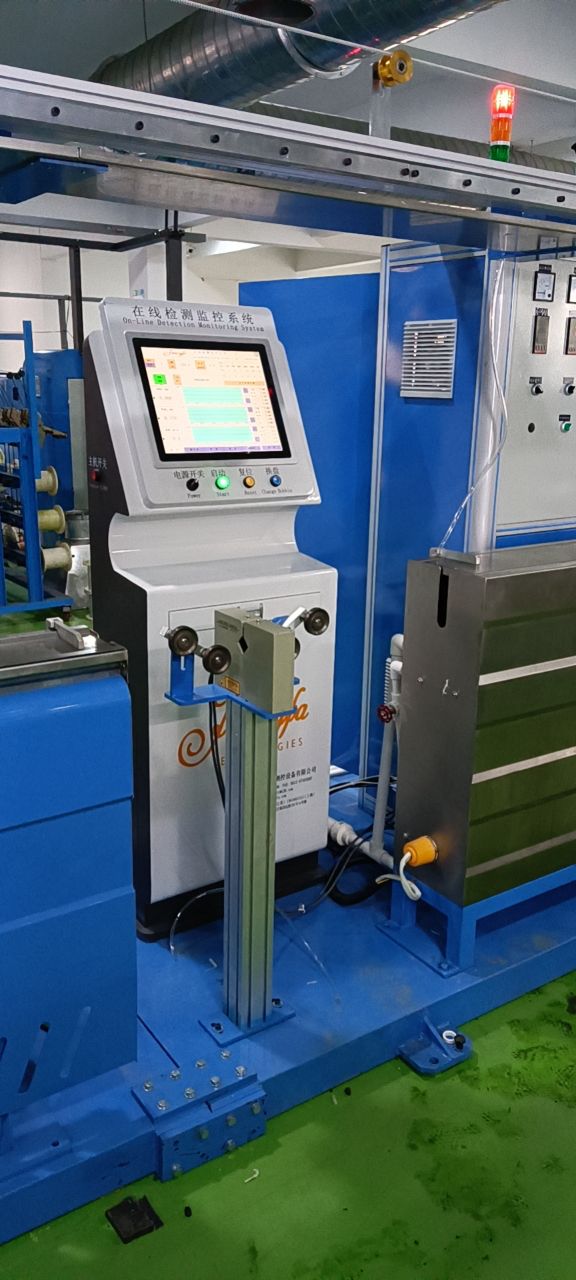

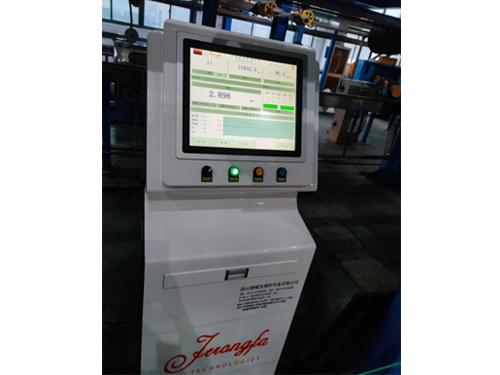

客戶現場使用實例
